Koji je elastični modul okrugle cijevi obložene PTFE?

Koji je elastični modul okrugle cijevi obložene PTFE?

Kao dobavljač okruglih PTFE obloženih cijevi, često primam upita o različitim tehničkim aspektima naših proizvoda. Jedno pitanje koje se pojavljuje prilično često odnosi se na elastični modul okrugle cijevi obložene PTFE. U ovom postu na blogu, udubit ću se u ono što je elastični modul, njegov značaj u kontekstu okruglih cijevi obloženih PTFE -om i kako utječe na performanse ovih cijevi.

Razumijevanje elastičnog modula

Elastični modul, poznat i kao Youngov modul, temeljno je mehaničko svojstvo koje mjeri krutost materijala. Definira se kao omjer naprezanja (sila po jedinici površine) do naprezanja (deformacija po jedinici duljine) unutar elastičnog raspona materijala. Jednostavnije, to nam govori koliko će materijal deformirati pod određenim opterećenjem. Visoki elastični modul ukazuje na to da je materijal ukočen i da će se manje deformirati pod naponom, dok niski elastični modul znači da je materijal fleksibilniji i da će se lakše deformirati.

Matematički se elastični modul (E) izražava kao:

[E = \ frac {\ sigma} {\ epsilon}]

gdje je (\ sigma) stres i (\ epsilon) je soj.

Elastični modul PTFE

Politetrafluoroetilen (PTFE), također poznat kao teflon, dobro je poznati fluoropolimer s jedinstvenim svojstvima kao što su izvrsni kemijski otpor, niski koeficijent trenja i visoka toplinska stabilnost. Elastični modul čistog PTFE -a obično se kreće od oko 400 do 700 MPa na sobnoj temperaturi. Međutim, ta vrijednost može varirati ovisno o faktorima kao što su proizvodni proces, molekularna masa i prisutnost punila ili aditiva.

Kada se PTFE koristi kao obložen materijal u okrugloj cijevi, njegov elastični modul igra ključnu ulogu u određivanju ukupnih performansi obložene cijevi. Na primjer, niži elastični modul obloga PTFE omogućava mu da se bolje uskladi s unutarnjom površinom cijevi, što je korisno za postizanje uske i jednolične obloge. S druge strane, viši modul elastike može pružiti bolju otpornost na deformaciju pod unutarnjim tlakom ili vanjskim silama.

Elastični modul obloženog cijevi

Elastični modul okrugle cijevi obložene PTFE nije samo elastični modul samo PTFE. To je složeno svojstvo koje uzima u obzir elastični modul i PTFE obloge i vanjskog materijala cijevi, kao i interakcija između njih.

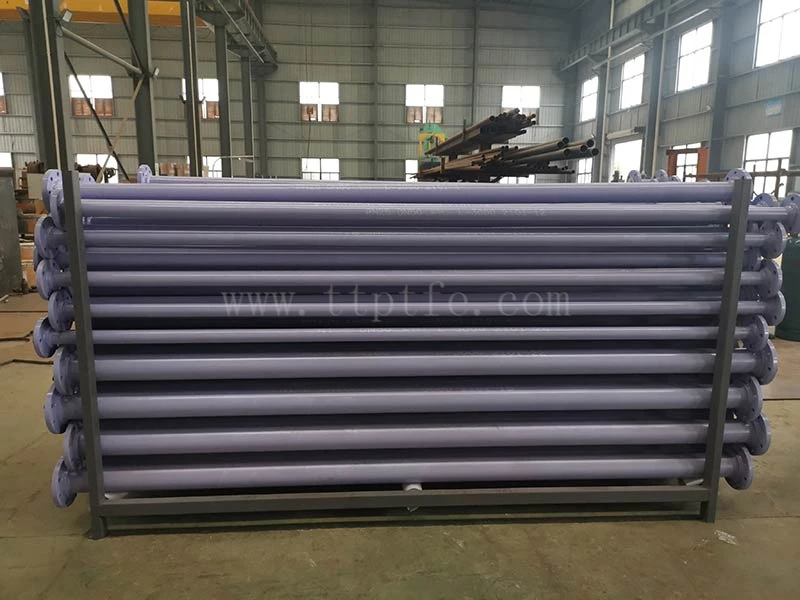

Materijal vanjske cijevi može biti ugljični čelik, plastika ili drugi materijali. Na primjer,Ugljični čelik PTFE obložena cijevKombinira visoku čvrstoću i krutost ugljičnog čelika s kemijskom otpornošću PTFE. Elastični modul ugljičnog čelika mnogo je veći od PTFE -a, obično oko 200 GPa. Pri izračunavanju cjelokupnog modula elastičnog modula cijevi s PTFE -om od ugljičnog čelika, moramo razmotriti relativnu debljinu i mehanička svojstva oba sloja.

U aPlastična čelična cijev obložena PTFE, plastični vanjski sloj može imati niži elastični modul u usporedbi s ugljičnim čelikom, što će također utjecati na ukupnu krutost obložene cijevi. Interakcija između PTFE obloga i vanjske cijevi, poput čvrstoće vezanja i stupnja mehaničkog isprepletenja, može dodatno utjecati na učinkovit modul elastičnog sustava obloženog cijevi.

Značaj elastičnog modula u okruglim PTFE obloženim cijevima

Elastični modul ima nekoliko važnih implikacija na izvedbu cijevi s okruglim PTFE -om:

1. Otpor na pritisak: Viši elastični modul sustava obložene cijevi obično znači bolji otpor na unutarnji tlak. Kad je cijev podvrgnuta visokim tlačnim tekućinama, čvršća cijev deformirat će se manje, smanjujući rizik od curenja ili kvara.
2. Dimenzijska stabilnost: Elastični modul utječe na dimenzionalnu stabilnost cijevi. Cijev s prikladnim elastičnim modulom održat će svoj oblik i veličinu u različitim radnim uvjetima, osiguravajući pravilnu instalaciju i povezivanje s drugim komponentama u sustavu cjevovoda.
3. Vibracija i otpornost na udarce: Cijevi s odgovarajućim elastičnim modulom mogu bolje apsorbirati vibracije i utjecaje. To je posebno važno u primjenama u kojima je cijev može biti izložena dinamičkim opterećenjima, kao što su u postrojenjima za obradu kemikalija ili crpki.
4. Kompatibilnost s drugim komponentama: Elastični modul obložene cijevi mora biti kompatibilan s elastičnim modulom drugih komponenti u sustavu cjevovoda. Ako dođe do značajne neusklađenosti, to može dovesti do koncentracije stresa na točkama povezanosti, što može uzrokovati prerađeni neuspjeh.

Mjerenje elastičnog modula okruglih PTFE obloženih cijevi

Mjerenje elastičnog modula okrugle PTFE obložene cijevi složen je zadatak. Standardne metode ispitivanja, poput testa zatezanja, mogu se koristiti za mjerenje odnosa naprezanja - naprezanja uzorka izrezanog iz obložene cijevi. Međutim, važno je napomenuti da na rezultate ispitivanja mogu utjecati faktori kao što su veličina uzorka, okruženje ispitivanja i prisutnost bilo kakvih oštećenja ili nehomogenosti u uzorku.

Pored toga, numeričke metode poput analize konačnih elemenata (FEA) mogu se koristiti za simulaciju mehaničkog ponašanja obložene cijevi i predviđanje njegovog elastičnog modula. FEA uzima u obzir geometriju, svojstva materijala i granične uvjete cijevi, pružajući točnije i sveobuhvatnije razumijevanje njegovih mehaničkih performansi.

Prijave i razmatranja

Okružne cijevi s oblogama PTFE -a široko se koriste u raznim industrijama, uključujući kemijsku preradu, hranu i piće, liječenje farmaceutskim i vode. U kemijskoj preradi, izvrsna kemijska otpornost PTFE -a čini ga pogodnom za transport korozivnih tekućina. Modul elastične cijevi treba pažljivo razmotriti kako bi se osiguralo da može izdržati unutarnji tlak i kemijske reakcije.

Na primjer, u aAntirozija Ptfe teflonska cijevKoristi se u visoko korozivnom okruženju, elastični modul cijevi trebao bi biti dovoljan da spriječi deformaciju i curenje uzrokovano tlakom korozivne tekućine. Istodobno, obloga bi trebala biti u stanju uskladiti s oblikom vanjske cijevi kako bi se održalo dobro brtvljenje.

U industriji hrane i pića, elastični modul obložene cijevi također igra važnu ulogu. Cijevi moraju biti u mogućnosti izdržati pritisak tijekom operacija punjenja i obrade uz održavanje njihovih higijenskih svojstava. Glatka površina PTFE obloge pomaže u sprječavanju nakupljanja ostataka hrane, a odgovarajući elastični modul osigurava strukturni integritet cijevi.

Zaključak

Elastični modul okrugle PTFE obložene cijevi kritično je svojstvo koje utječe na njegove performanse u različitim primjenama. To je složeno svojstvo koje ovisi o elastičnom modulu PTFE obloga, materijala vanjske cijevi i njihovoj interakciji. Razumijevanje elastičnog modula i njegovog značaja može nam pomoći da odaberemo prave materijale i dizajniramo optimalnu strukturu cijevi za specifične primjene.

Ako ste zainteresirani za naše okrugle cijevi s PtFE -om i želite razgovarati o vašim specifičnim zahtjevima, slobodno nas kontaktirajte radi nabave i pregovora. Imamo tim stručnjaka koji vam mogu pružiti detaljne tehničke informacije i prilagođena rješenja.

Reference

• Callister, WD, & Rethwisch, DG (2016). Znanost i inženjerstvo materijala: Uvod. Wiley.
• Billmeyer, FW (1984). Udžbenik polimerne znanosti. Wiley - Interscience.
